08 · Operações · Notion + Miro/PDF
Supply Plan
Integrar fluxos de abastecimento após uma aquisição, formando um plano capaz de atender lojas Pague Menos e Extrafarma por entrada direta.
Contexto do projeto — organizações, produtos e plataformas presentes nas fontes
Pague MenosEExtrafarma
- Papel
- Arquiteto de soluções · Back-end
- Domínio
- Operações
- Fontes
- Notion + Miro/PDF
- Artefatos publicados
- 9

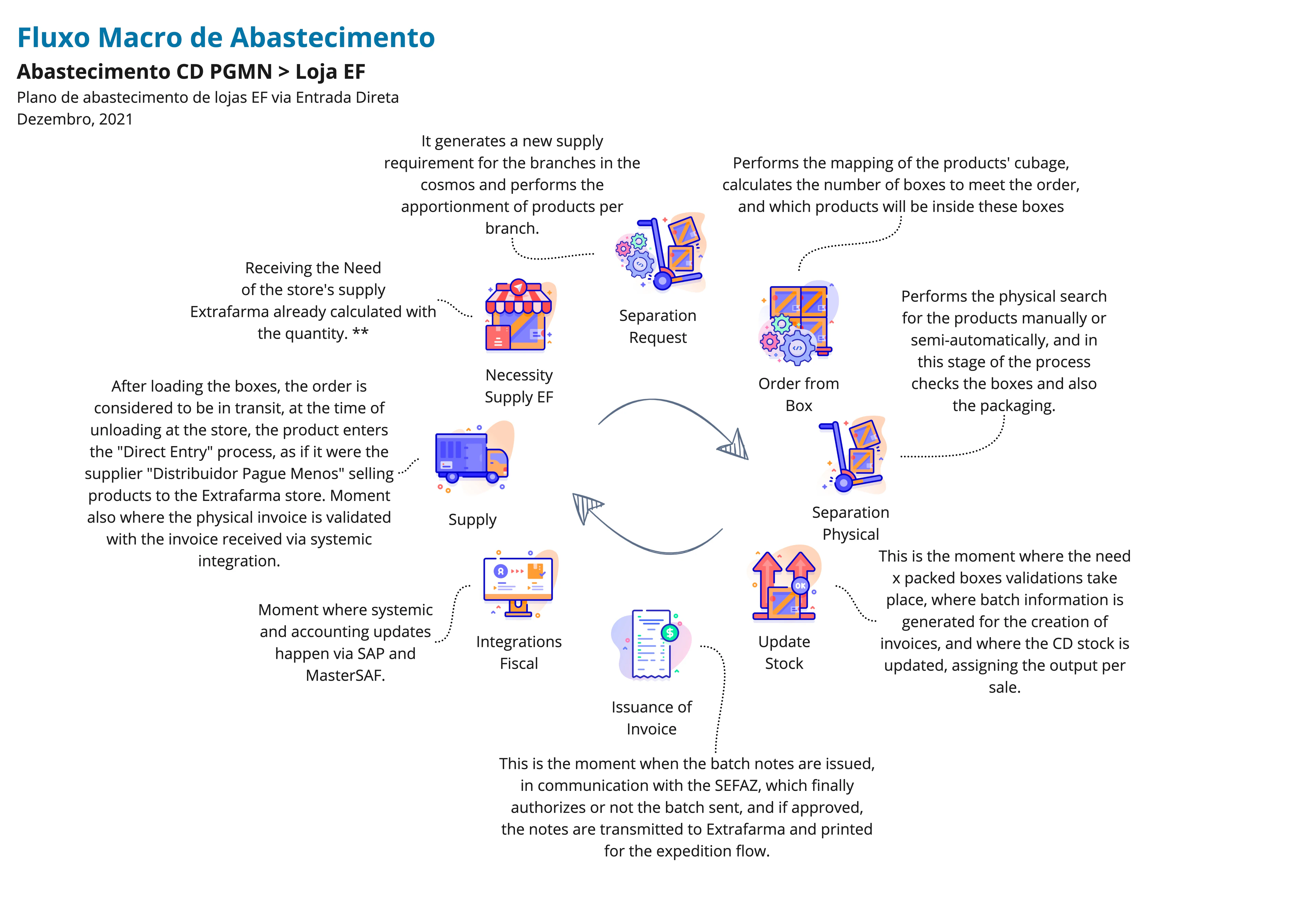

Arquivo de evidênciasMacro supply-flow diagram.
Contexto
O problema e a fronteira.
Integrar fluxos de abastecimento após uma aquisição, formando um plano capaz de atender lojas Pague Menos e Extrafarma por entrada direta.
O artefato credita Alexsandro como Arquiteto Chapter Esmeralda e documenta a arquitetura. Isso não comprova rollout em produção nem resultado quantificado.
Decisões e entregáveis
- Fluxo macro de abastecimento

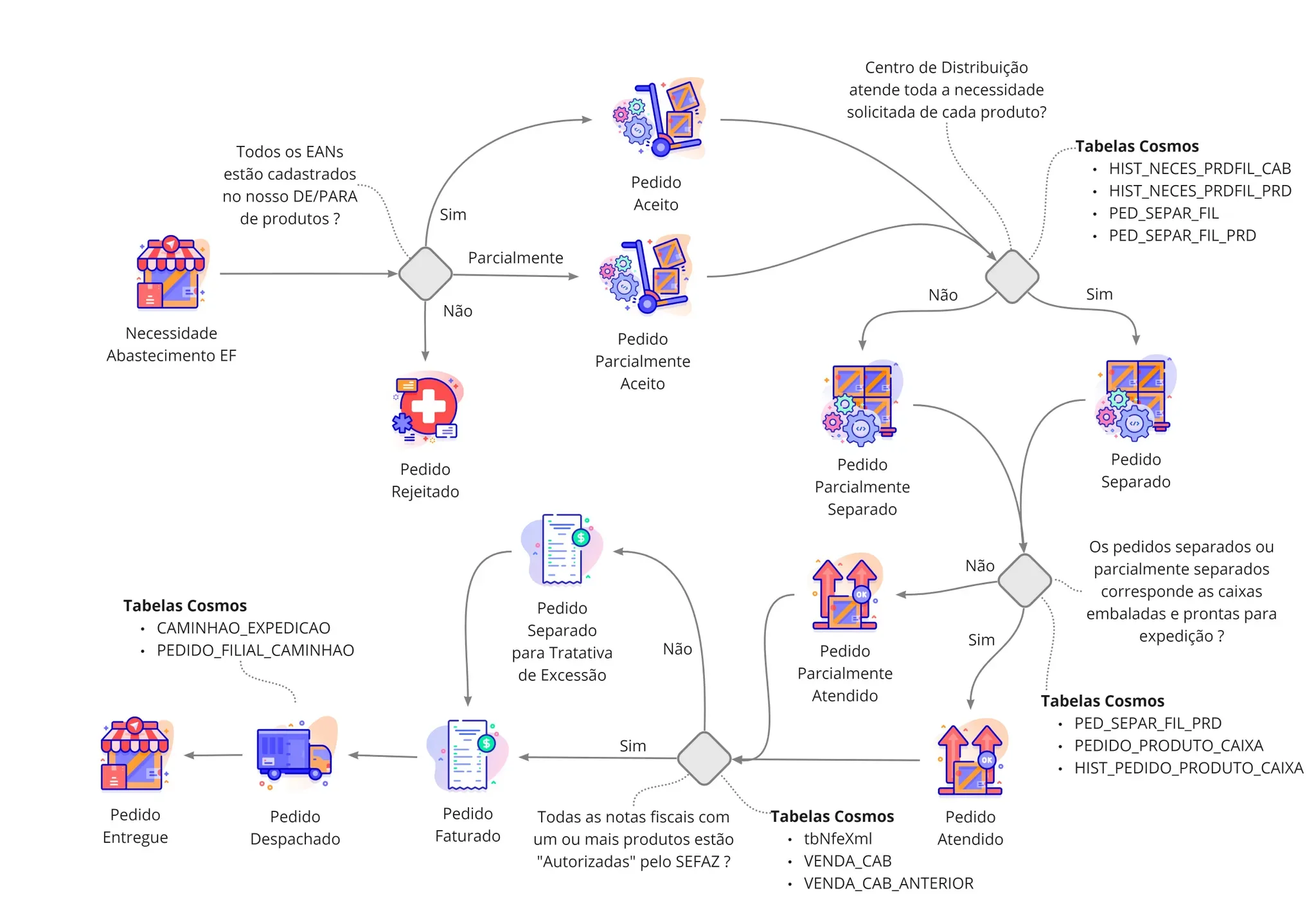

- Jornada de estados do pedido

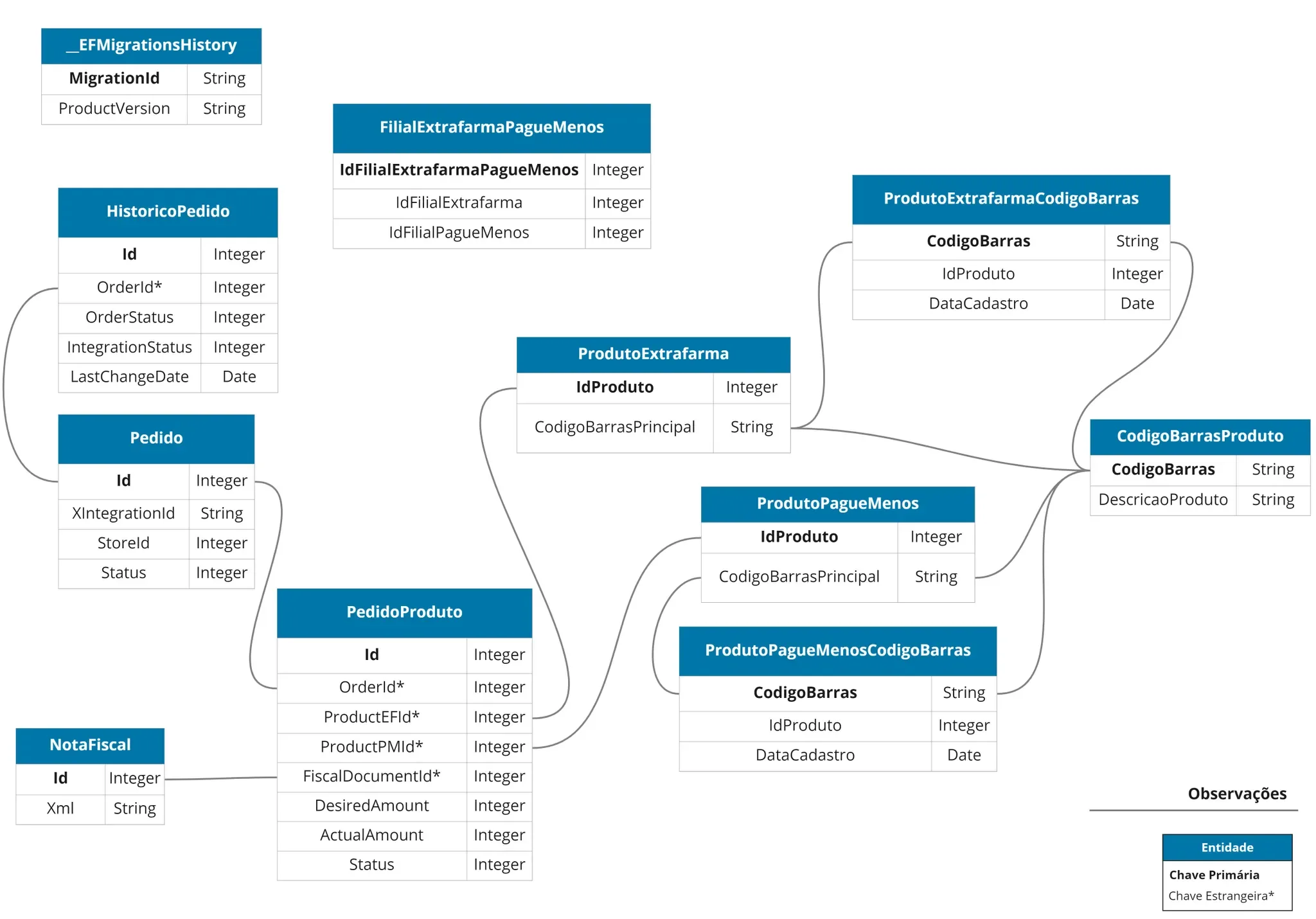

- Modelo entidade-relacionamento

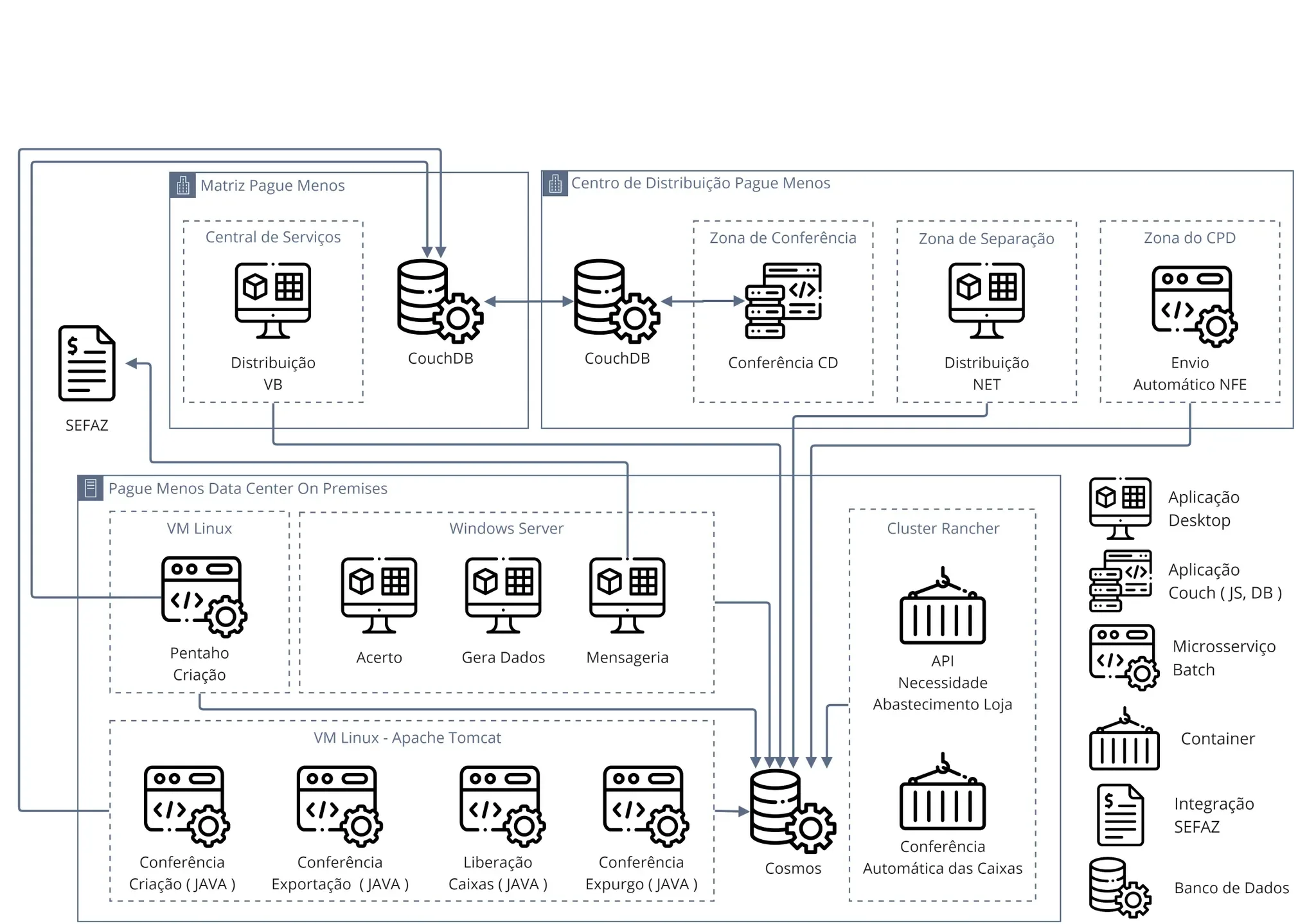

- Diagrama de contexto

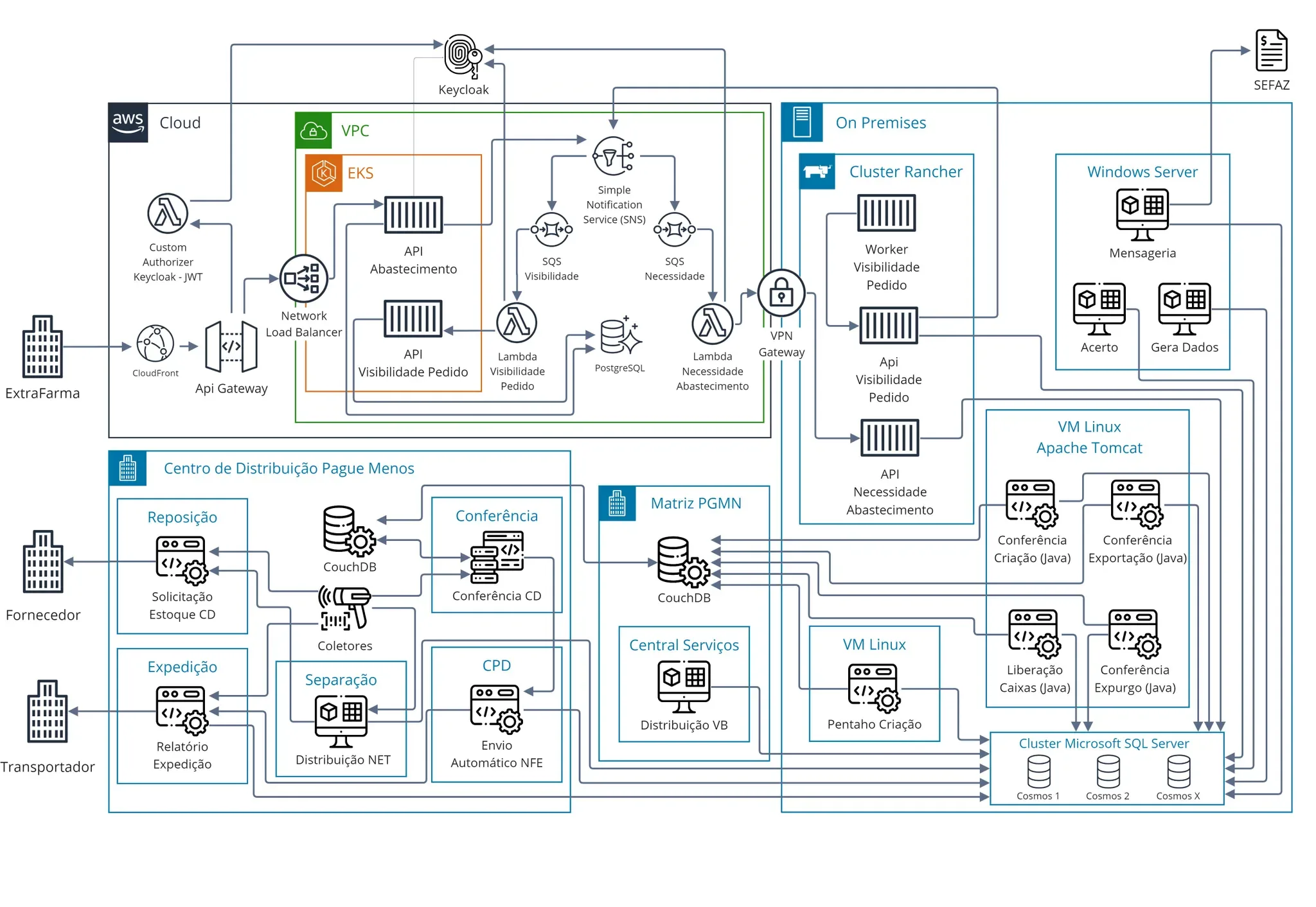

- Arquitetura alvo

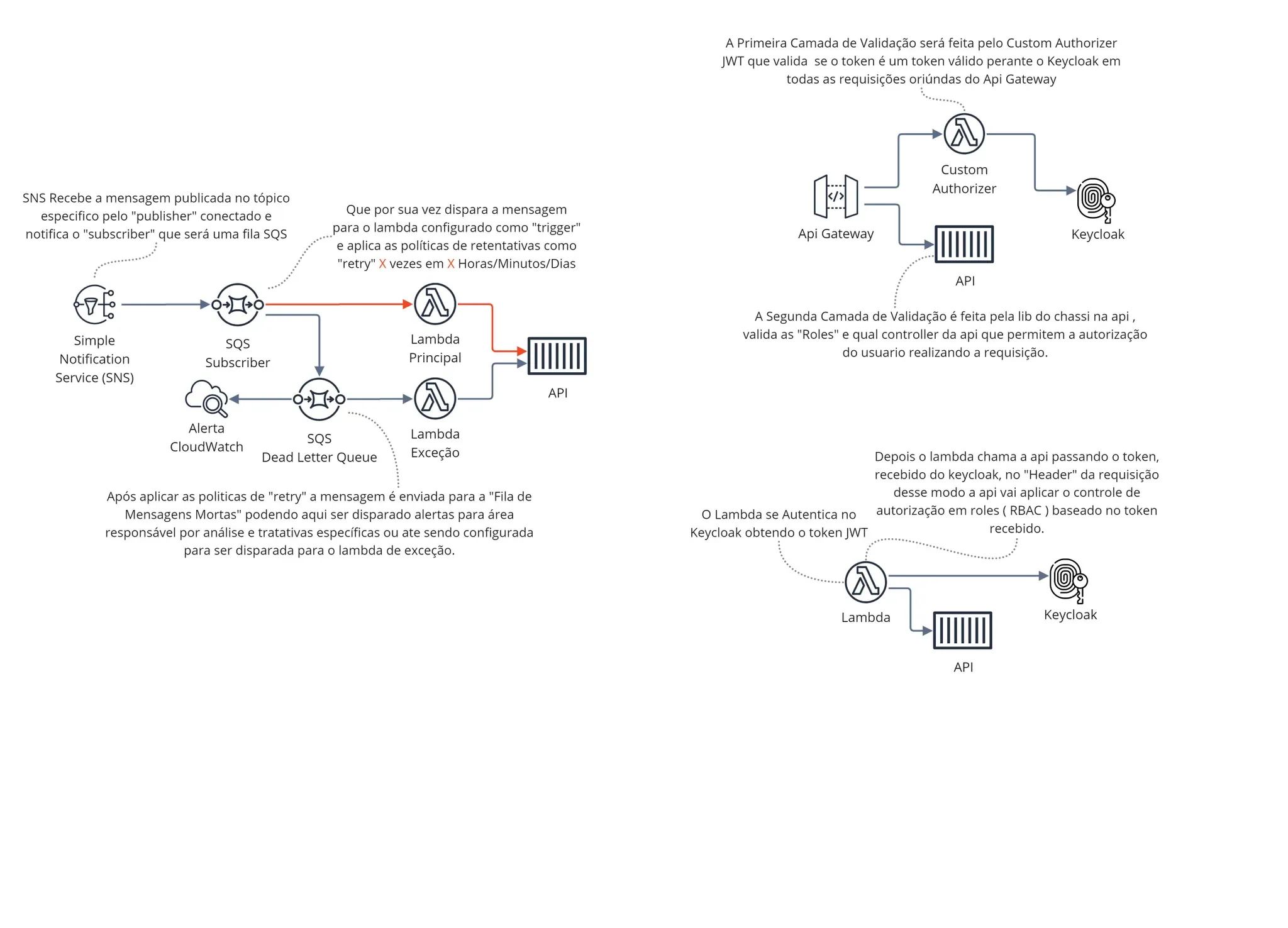

- Fluxo de autenticação
- Mapeamento AS-IS e TO-BE
- Fronteiras AWS e on-premises, tentativas e lacunas operacionais
Tecnologia
- PostgreSQL
- CloudFormation
- API Gateway
- Node.js
- NestJS
- TypeORM
Arquivo de evidências
Diagramas, interfaces e documentos reais.
Clique em qualquer artefato para abrir a imagem local em tamanho integral.
O que este arquivo comprova
Autoria publicada. Claims proporcionais à fonte.
- O artefato credita Alexsandro como Arquiteto Chapter Esmeralda e documenta a arquitetura. Isso não comprova rollout em produção nem resultado quantificado.
- O case Pague Menos/Extrafarma é apresentado separadamente da timeline de empregadores.
